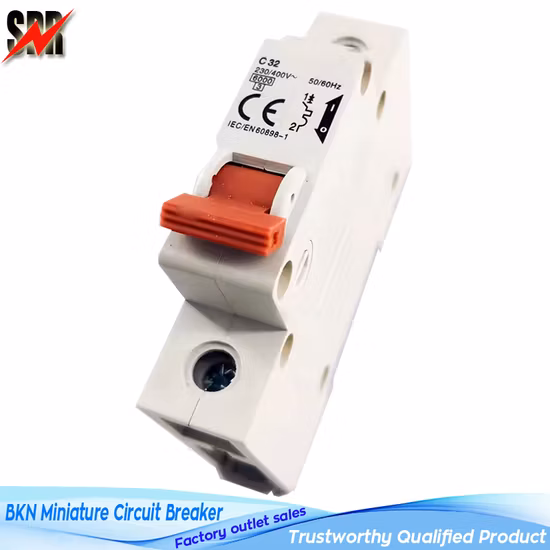

BKN 1A
Información básica.
| N º de Modelo. | BKN |
| Número de polos | 1 |
| Tipo | Cortacircuitos |
| Función | Disyuntor convencional, protección contra fallas del disyuntor, protección contra sobrecorriente, OVP (protección contra sobretensión) |
| Certificación | ISO9001-2000, CE, CB, CCC |
| Paquete de transporte | 240 unidades/bolsa |
| Especificación | Estándares internacionales |
| Marca comercial | OEM |
| Origen | Wenzhou |
| Código hs | 8536200000 |
| Capacidad de producción | 10000PCS/semana |
Descripción del Producto
1.Aplicación
El disyuntor en miniatura BKN es aplicable a una línea de CA de 50 Hz/60 Hz, 230 V en unipolar, 400 V en dos, tres y cuatro polos para proteger sobrecargas y cortocircuitos, y una corriente nominal de hasta 63 A. También se puede utilizar para conversiones de líneas poco frecuentes en condiciones normales. El disyuntor es aplicable al sistema de distribución de iluminación en empresas industriales, distritos comerciales, edificios de gran altura y viviendas. Cumple con los estándares de IEC60898.
Tipo | BKN | |||||
Polo | 1P | 2P, 3P, 4P | ||||
Corriente nominal (A) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63 | |||||
Tensión nominal (V) | 230 | 400 | ||||
Tipo de liberación instantánea | antes de Cristo | D | antes de Cristo | D | ||
Capacidad nominal de corte en cortocircuito Icn(KA) | 1-40A: 6 | 4.5 | 1-40A: 6 | 4.5 | ||
50-63A: 4,5 | 50-63A: 4,5 | |||||
Vida (veces) | 1-32A | vida electrica | nada menos que 6000 operaciones | |||
Vida mecánica | (OC) no menos de 20000 operaciones | |||||
Frecuencia de operación | 240 veces por hora | |||||
40-63A | vida electrica | nada menos que 6000 operaciones | ||||
Vida mecánica | (OC) no menos de 20000 operaciones | |||||
Frecuencia de operación | 120 veces por hora | |||||
3. Cable conductor aplicable | |||||
Corriente nominal (A) | Sección transversal nominal del cable mm2 | ||||
1-6A | 1 | ||||
10 A | 1.5 | ||||
16,20A | 2.5 | ||||
25A | 4 | ||||
32A | 6 | ||||
40,50A | 10 | ||||
63A | dieciséis | ||||
4. La propiedad de protección contra sobrecorriente. | |||||
Temperatura ambiente | Estado inicial | Corriente de prueba | Resultado Esperado | Resultado Esperado | Nota |
30±2ºC | Posición fría | 1,13 pulgadas | t≥1h | No liberación | - |
Realizado inmediatamente después de la prueba anterior. | 1,45 pulgadas | t<1h | Liberar | - | |
Posición fría | 2,55 pulgadas | 1s < t< 60s(En≤32A) | Liberar | La corriente aumenta suavemente al valor especificado en 5 segundos | |
Posición fría | 2,55 pulgadas | 1s < t < 120s(En>32A) | Liberar | ||
-5~+40ºC | Posición fría | 3 en | t≤0,1s | No liberación | Tipo B |
Posición fría | 5 pulgadas | t < 0,1 s | Liberar | Tipo B | |
Posición fría | 5 pulgadas | t≤0,1s | No liberación | Tipo C | |
Posición fría | 10 pulgadas | t < 0,1 s | Liberar | Tipo C | |
Posición fría | 10 pulgadas | t≤0,1s | No liberación | Tipo D | |
Posición fría | 20 pulgadas | t < 0,1 s | Liberar | Tipo D | |
